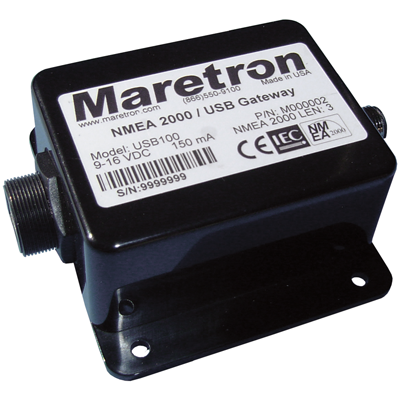

Maretron USB100
2 870 SEK
MARETRON USB100 är en gateway mellan NMEA 2000 och en dator som gör det möjligt att använda kontroll- och övervakningsprogram som Maretron N2KView eller navigationsprogram
- Betala säkert med Klarna Checkout eller kort
- Maila oss, vi svarar snabbt!
- VarumärkeMaretron
Beskrivning
Art.nr: 1001862
MARETRON USB100 är en gateway mellan NMEA 2000 och en dator som gör det möjligt att använda kontroll- och övervakningsprogram som Maretron N2KView eller navigationsprogram. För äldre program som kräver NMEA 0183, omvandlar USB100 automatiskt NMEA 2000-meddelanden till NMEA 0183 (om dessa finns). Det gör att du kan ha ett modernt NMEA 2000-system men ändå ta emot data till äldre program.
USB100 används också tillsammans med Maretron N2KAnalyzer för att konfigurera, uppdatera och felsöka NMEA 2000-nätverk. Det går även att spara alla produktinställningar för att enkelt kunna återställa dessa om så behövs.
Funktioner
- Bearing Orig. to Dest. (BOD).
- Bearing to Waypoint (BTW).
- Distance to Waypoint (DTW).
- Velocity Made Good (VMG).
- Est. Time of Arrival (ETA).
- Time to Go (TTG).
- Cross Track Error (XTE).
- Set / Drift.
Användningsområden
- Navigationsprogram.
- N2KView kontroll- och övervakningsprogram.
- N2KAnalyzer diagnostikprogram.
Specifications
| Parameter | Value | Comment |
| NMEA 2000® Connector | DeviceNet Micro-C | Industry Standard Waterproof |
| NMEA 2000® / USB Isolation | Opto-Isolated | No Electrical Connection Across Bridge |
| USB Standard | USB 1.1 | |
| USB Connector | USB Type B Industry | Standard Waterproof |
| USB Supported Signals | D+, D-, +5V, GND | Bi-directional Gateway |
| USB Auxiliary Power | +5 Volts < 50 mA | |
| USB Baud Rate | Up to 12 Mb/s | Full Speed USB Data Rate |
| USB Interface Modes | NMEA 0183 Native NMEA 2000® | With Maretron-Supplied Windows® Drivers For Use With N2KView and N2KAnalyzer |
| Supported Operating Systems | Windows XP (32-bit and 64-bit) Windows Vista (32-bit and 64-bit) Windows 7 (32-bit and 64-bit) |
Certifications
| Standard | Comment |
| NMEA 2000® Standard | Level A |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 60945 |
| FCC and CE Mark | Electromagnetic Compatibility |
Translated Data Types (NMEA 2000 to NMEA 0183)
| Instrument Type | Data Types |
| Battery Monitor | Voltage, Current, Temperature |
| Compass | Vessel Heading, Attitude, Rate of Turn |
| Depth | Water Depth, Transducer Offset |
| Engine | Standard Sentences: RPM. Proprietary Sentences: Boost Pressure, Tilt/Trim,Oil Pressure, Oil Temperature, Coolant Temperature, Alternator Potential, Fuel Rate, Total Engine Hours, Coolant Pressure, Fuel Pressure |
| GPS | COG, SOG, DOP, Position, Satellites, Time, Date |
| Rudder Indicator | Rudder Position |
| Speed | Distance Log, Speed |
| Weather Station | Water Temperature |
| Wind | Wind Direction and Speed |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 16 Volts | DC Voltage |
| Power Consumption (Maximum) | <150mA | |
| Load Equivalence Number (LEN) | 3 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 3.11” x 3.46” x 1.38” (79mm x 88mm x 35mm) | Including Flanges for Mounting |
| Weight | 8 oz. (227 g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP67 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
Filer och media
 | Manuel (eng) |
