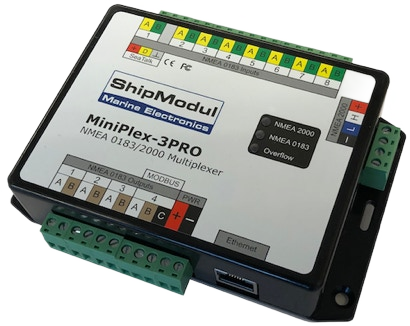

MiniPlex -3PRO

MiniPlex-3PRO är en avancerad multiplexer som samlar NMEA 0183-data från flera källor och kombinerar dem till en enda ström. Tack vare sin kraftfulla gateway-funktion översätts data sömlöst mellan NMEA 0183 och NMEA 2000 – i båda riktningarna.

Med fyra separata NMEA 0183-utgångar och en dubbelriktad Ethernet-port får du full flexibilitet. Du kan både distribuera NMEA 0183-data till nätverket och samtidigt ta emot data tillbaka, som enkelt kan skickas vidare till valda utgångar. Resultatet: snabb och pålitlig datadelning till alla instrument ombord.

MiniPlex-3PRO stöder kommunikationshastigheter upp till 115200 baud, vilket ger en robust och effektiv överföring även i komplexa system.

SeaTalk-integration
Ingång 1 kan enkelt växlas till SeaTalk-läge, vilket gör att den kan både läsa och skriva SeaTalk-data. Informationen konverteras automatiskt till NMEA 0183-format – och vice versa – så att alla dina system kan tala samma språk.

Dessutom är alla NMEA 0183-ingångar, utgångar och Ethernet-porten galvaniskt isolerade, vilket eliminerar risken för jordloopar och ökar driftsäkerheten.
Avancerade funktioner som filtrering, datakonvertering, flexibel routing och prioritering av signaler gör att MiniPlex-3PRO blir den ultimata kommunikationslösningen för alla moderna navigationssystem.

Utöver att vara en multiplexer fungerar MiniPlex-3PRO även som gateway mellan NMEA 0183 och NMEA 2000. Varje NMEA 0183-ingång syns som en egen datakälla i NMEA 2000-nätverket. Tillsammans med Ethernet-porten och konverteringsfunktionerna innebär detta upp till 10 separata datakällor.

Med hjälp av den flexibla routing-tabellen kan du dirigera data exakt dit du vill – antingen till Ethernet-nätverket, NMEA 0183-utgångarna eller båda samtidigt

Teknik:

• Matning:                   8-35VDC. Skydd mot felaktigpolatitet
• Interface:                  10BASE-T/100BASE-TX Ethernet
• NMEA0183 in:           8 x galvaniskt isolerade RS422 varav en kan hantera Seatalk 1
• NMEA0183 ut:           4 x  galvaniskt isolerade RS422. Utgånf 4 kan sättas till RS485/Modbus-RTU
• Routing:                     50 villkor
• Prioritet:                     50 villkor
• Baudrate NMEA         4800 - 115200
